Pokročilý jednošnekový extrudér. Jednošnekový extrudér využívá designově optimalizovaný bariérový šnek a jeho přizpůsobený štěrbinový válec, stejně jako dávkovací část se spirálovou drážkou se systémem regulace teploty, který zajišťuje vysoce efektivní a stabilní vytlačování více polyolefinových surovin . Linearita vytlačování je vynikající a kolísání výstupu je malé.
1. Představení produktu extrudéru s jedním šroubem

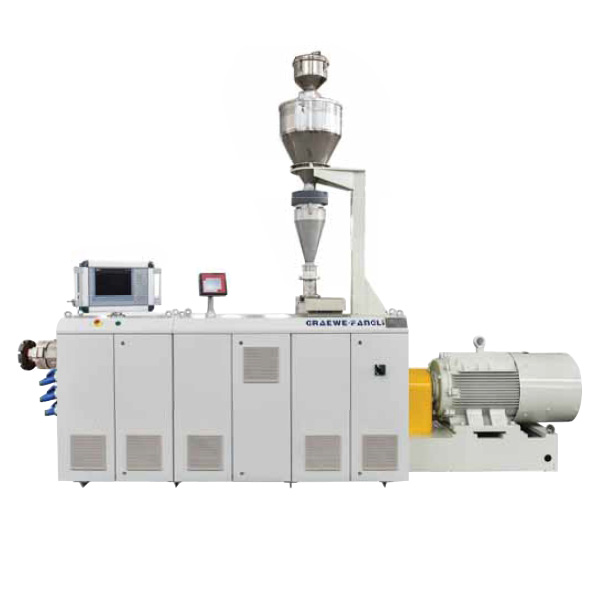

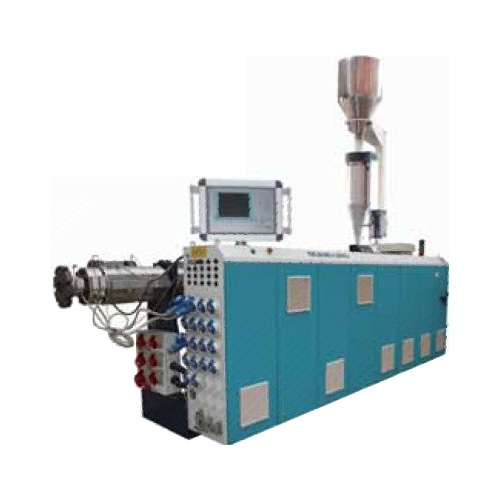

Jednošnekový extrudér FLSP představuje nejnovější německou technologii, přičemž celá řada je konfigurována se značkou GRAEWE.FANGLI, což je jednošnekový extrudér s vysokým výkonem aplikovaným na HDPE (1000~2500 mm) trubku, který je ideálním zařízením pro vytlačování HDPE trubek. Vlastnosti:
- Šnek je ošetřen nitridací a super dlouhá struktura poměru průměru zajišťuje super plastifikační schopnost.
-Válec využívá nitridační úpravu, s nuceným přívodem spirálové drážky a vzduchovým chlazením prstencové drážky
- Převodovka využívá speciální převodovku s tvrdým povrchem zubů tchajwanského extrudéru SUN LUNG s ultra vysokým točivým momentem
- Displej spotřeby energie monitoruje spotřebu energie v reálném čase
-SIEMENS12〞LCD mikropočítačový řídicí systém
- Frekvenční měnič ABB
- Vybaveno zařízeními pro měření tlaku a teploty taveniny
2. Parametr produktu jednošnekového extrudéru (specifikace)
Modelka |
Průměr šroubu |
L/D poměr |
Výkon hnacího motoru |
Výstup extruze |
Výška středu |
Dimenze |
FLSJ150-36AU-500 |
150 |
36 |
AC500 |
1800 až 2000 |
1600 |
9800×1700×5000 |
Technické parametry (řada FLSJ-36AG- AC motor):
Modelka |
Průměr šroubu |
L/D poměr |
Výkon hnacího motoru |
Výstup extruze |
Výška středu |
Dimenze |
FLSJ45-36AG |
Ф45 |
36:1 |
AC 55 |
180 x 200 |
1000 |
4500×1200×2000 |
FLSJ60-36AG |
Ф60 |
36:1 |
AC 110 |
400 x 450 |
1000 |
5250×1250×2050 |
FLSJ75-36AG |
Ф75 |
36:1 |
AC 160 |
550 x 600 |
1000 |
6200×1350×2100 |
FLSJ90-36AG |
Ф90 |
36:1 |
AC 250 |
800 až 900 |
1100 |
7200×1450×2150 |
FLSJ120-36AG |
Ф120 |
36:1 |
AC 355 |
1250 až 1400 |
1200 |
8600×1500×2450 |
FLSJ150-36AG |
150 Ф |
36:1 |
AC 450 |
1500 až 1600 |
1400 |
9200×1600×2850 |
Parametry se mohou změnit bez předchozího upozornění
Technické parametry (řada FLSJ-36DG- DC motor):
Modelka |
Průměr šroubu |
L/D poměr |
Výkon hnacího motoru |
Výstup extruze |
Výška středu |
Dimenze |
FLSJ45-36DG |
Ф45 |
36:1 |
DC 55 |
180 x 200 |
1000 |
3700×1200×2000 |
FLSJ60-36DG |
Ф60 |
36:1 |
DC 110 |
400 x 450 |
1000 |
4250×1250×2050 |
FLSJ75-36DG |
Ф75 |
36:1 |
DC 160 |
550 x 600 |
1000 |
5100×1350×2100 |
FLSJ90-36DG |
Ф90 |
36:1 |
DC 250 |
800 až 900 |
1100 |
6300×1450×2150 |
FLSJ120-36DG |
Ф120 |
36:1 |
DC 355 |
1250 až 1400 |
1200 |
7400×1500×2450 |
FLSJ150-36DG |
150 Ф |
36:1 |
DC 450 |
1500 až 1600 |
1400 |
8100×1600×2850 |
Parametry se mohou změnit bez předchozího upozornění
Technické parametry (řada FLSJ-40AG- AC motor):
Modelka |
Průměr šroubu |
L/D poměr |
Výkon hnacího motoru |
Výstup extruze |
Výška středu |
Dimenze |
FLSJ60-40AG |
Ф60 |
40:1 |
AC 160 |
600 x 650 |
1000 |
5400×1300×2100 |
FLSJ75-40AG |
Ф75 |
40:1 |
AC 225 |
800 až 900 |
1000 |
6500×1400×2200 |
FLSJ90-40AG |
Ф90 |
40:1 |
AC 315 |
1100 x 1250 |
1100 |
7600×1500×2300 |
Parametry se mohou změnit bez předchozího upozornění
Technické parametry (řada FLSJ-36AU- AC motor):
Modelka |
Průměr šroubu |
L/D poměr |
Výkon hnacího motoru |
Výstup extruze |
Výška středu |
Dimenze |
FLSJ45-36AU |
Ф45 |
36:1 |
AC 55 |
180 x 200 |
1000 |
4500×1200×2000 |
FLSJ60-36AU |
Ф60 |
36:1 |
AC 110 |
400 x 450 |
1000 |
5250×1250×2050 |
FLSJ75-36AU |
Ф75 |
36:1 |
AC 160 |
550 x 600 |
1000 |
6200×1350×2100 |
FLSJ90-36AU |
Ф90 |
36:1 |
AC 250 |
800 až 900 |
1100 |
7200×1450×2150 |
FLSJ120-36AU |
Ф120 |
36:1 |
AC 355 |
1250 až 1400 |
1200 |
8600×1500×2450 |
FLSJ150-36AU |
150 Ф |
36:1 |
AC 450 |
1500 až 1600 |
1400 |
9200×1600×2850 |
FLSJ150-36AU -500 |
150 Ф |
36:1 |
AC 500 |
1500 až 1600 |
1600 |
9500×1600×2850 |
Parametry se mohou změnit bez předchozího upozornění
Technické parametry (řada FLSJ-36DU- DC motor):
Modelka |
Průměr šroubu |
L/D poměr |
Výkon hnacího motoru |
Výstup extruze |
Výška středu |
Dimenze |
FLSJ45-36DU |
Ф45 |
36:1 |
DC 55 |
180 x 200 |
1000 |
3700×1200×2000 |
FLSJ60-36DU |
Ф60 |
36:1 |
DC 110 |
400 x 450 |
1000 |
4250×1250×2050 |
FLSJ75-36DU |
Ф75 |
36:1 |
DC 160 |
550 x 600 |
1000 |
5100×1350×2100 |
FLSJ90-36DU |
Ф90 |
36:1 |
DC 250 |
800 až 900 |
1100 |
6300×1450×2150 |
FLSJ120-36DU |
Ф120 |
36:1 |
DC 355 |
1250 až 1400 |
1200 |
7400×1500×2450 |
FLSJ150-36DU |
150 Ф |
36:1 |
DC 450 |
1500 až 1600 |
1400 |
8100×1600×2850 |
Parametry se mohou změnit bez předchozího upozornění
Technické parametry (řada FLSJ-40AU- AC motor):
Modelka |
Průměr šroubu |
L/D poměr |
Výkon hnacího motoru |
Výstup extruze |
Výška středu |
Dimenze |
FLSJ60-40AU |
Ф60 |
40:1 |
AC 160 |
600 x 650 |
1000 |
5400×1300×2100 |
FLSJ75-40AU |
Ф75 |
40:1 |
AC 225 |
800 až 900 |
1000 |
6500×1400×2200 |
FLSJ90-40AU |
Ф90 |
40:1 |
AC 315 |
1100 x 1250 |
1100 |
7600×1500×2300 |
Parametry se mohou změnit bez předchozího upozornění
3. Podrobnosti o produktu extrudéru s jedním šroubem
